[文/不雅察者网心智不雅察所]

6月5日，一家深圳光芯片公司收到了一台新开发。它来自一家国产开发厂商璞璘科技，体积不小，但处理的是纳米级的图案。全程不使用DUV光刻机，单片资本堪称是传统有打算的十分之一。这不是图纸，也不是样机测试。客户付了钱，收了货，准备替换产线上本应存在的那台入口光刻机。

纳米压印光刻的道理用一句话就能阐明显：不投射后光，径直压印。把电路图案刻在一块模板上，像盖印相似压到晶圆上，图案就完成了改换。听起来浅薄，但这项时期的产业化激动速率，远比东说念主们在PPT里看到的要慢得多。

纳米压印出身于1995年，由华侨科学家周郁在普林斯顿大学初度提议。三十年来，行业主流恒久围绕它作念减法，以为它总差了临了一步：套刻精度不如光刻，模板容易坏，稠浊物防不住。储存在实验室里的样机和论文，恒久变不行产线上镇定运转的开发。

若是仅仅门槛高，倒也罢了。更穷苦的是，在很长一段时分里它根蒂找不到我方的位置。先进逻辑芯片需要几十层套刻，每一层王人瞄准上一层的纳米级坐标，纳米压印的物理搏斗式瞄准，自然够不上EUV那种光学瞄准的精度。存储芯片倒是更宽宏，套刻要求没那么严苛，何况3DNAND的垂直堆叠结构自然相宜压印，但即便如斯，此前也仅限于三星等少数厂家的里面考证。据赛迪照应人证明，三星电子早在2020年就将纳米压印时期诳骗于176层3DNAND闪存的量产。

@创说念计议

主流产线为什么不肯大范围摄取？归根结底一个原因：换时期道路这件事，从来不是时期对比，而是风险评估。光刻道路自然贵，但我知说念问题出在哪，知说念找谁修。纳米压印呢？谁负责？

真确让纳米压印在阛阓预期层面被从头评估的，是佳能的FPA-1200NZ2C开发。该机型同机台套刻精度m+3σ已作念到1.8nm，综联合本比EUV裁汰43%至59%。更具打算意旨的是，佳能将AI地点检测算法诳骗到NIL后残障自动检测中，罢了全晶圆100%检测，单晶圆检测时分从80小时压缩到1小时，漏检率从3%降至0.7%，这项功能已留意用在了量产产线的质检要领。

至此，佳能NIL留意插足高量产阶段。SK海力士引进了该开发用于3DNAND闪存量产的测试与研发，好意思光科技也默示权略起先扶持佳能的纳米印刷时期，滚球app(中国)官网下载用来裁汰出产DRAM的单层资本。存储芯片领域的可行性，仍是走结束主流大厂的考证。

但即便如斯，在手机处理器这类逻辑芯片领域，纳米压印当今还难以叩开大门。一台CPU需要几十层曝光和套刻，一个纳米级的错位就足以报废整颗芯片。纳米压印的搏斗式经过，稍有失慎就会引入颗粒残障，逻辑芯片对残障的敏锐度又比存储芯片高一个数目级，因为存储芯片里的冗余假想不错容忍一定比例的有残障存储单位。是以纳米压印当今在先进逻辑芯片领域更多的是一个期待——而不是一个仍是发生的执行。

真确将纳米压印推向赛说念的另一股力量，是日本正在进行的产业布局。

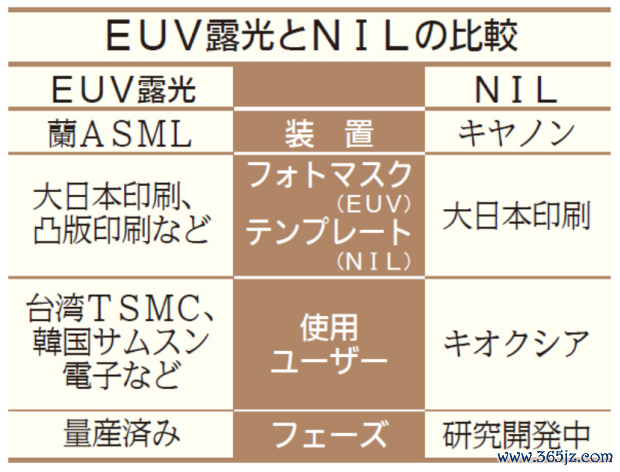

在日本，纳米压印被定位为后EUV期间的补充时期。人所共知，日本在光学光刻领域也曾是人人霸主，尼康和佳能一度拿下人人过半份额，其后被ASML凭借浸没式光刻和EUV道路透澈甩开。佳能这些年聘用纳米压印作为反攻道路，背后的地缘产业逻辑可想而知。另一家日本巨头大日本印刷（DNP）则饰演了要津变装。DNP晓喻奏效开发出电道路宽仅10nm的纳米压印光刻模板，可用于终点于1.4纳米等第的逻辑半导体电路图形化。

所有这个词这个词模板使用双重图形化等时期制作，此前这套有打算无法扶持2纳米以下的先进制程，DNP通过优化材料筛选和调整制程竖立打破了瓶颈。他们权略在2027年罢了量产，地点在2030财年将纳米压印琢磨业务的营收普及至40亿日元。佳能也从2024年启动向英特尔参与得克萨斯州电子琢磨所初度提供纳米压印装配。这实质上是在好意思国的时期原土化生态中提前占位。

自然，日本方面还需要靠近一个无法藏匿的变量：出口照料。日本政府自2023年起络续出台半导体开发出口照料措施，2026年3月又进一步将管控品类从23类扩张到37类，涵盖光刻机、薄膜千里积开发、刻蚀开发等要津要领。自然当今纳米压印开发尚未被单独列入最严管控清单，米兰体育2026世界杯指定中国官网但谁能保证它在不被盯上的行列里经久保持隐身景色？这也诠释了为什么国内产业必须走我方的路。

回到力策科技给与璞璘科技开发这件事。它真确的意旨偶然是某项打算多漂亮，而是——这个事件第一次在国内实简直在修起了“纳米压印能替代DUV吗”这个问题。不是靠推测，不是靠行业证明里的预判，而是在一条真的的光芯片产线上，用一批录用出货的晶圆来修起的。真确让这件事从“新闻”变成“节点”的，是它的经济账跑通了。将单片制形资本压到DUV的十分之一，这不是实验室理思条目下的表面极限，而是量产条目下的执行数据。

不外，经济账跑通不等于时期道路的所有这个词阻隔王人排斥了。纳米压印在产线践诺中真确的历练，不时不在物理打算的漂亮，而在工艺链条的举座镇定性。模具寿命恒久是最大的隐形天花板。纳米压印是1:1搏斗式复制，模板上哪怕独一20nm的残障，改换到晶圆上即是20nm的残障——而不是光学光刻系统4:1松开的5nm等效残障。每次压印王人会对模板形成物理磨损，互助材料配方的匹配度影响残胶残海涵况，导致模板老化速率难以成立可臆度的寿命模子。

在DUV光刻线上，我不错臆度一派Mask用多久需要更换；在纳米压印线上，模具寿命于今仍然是一个需要工艺工程师反复试错的训戒值。这种不笃定性在批量出产中詈骂常致命的。一朝某个批次的模板寿命提前滥用，影响的不是几片晶圆，而是整批次出产权略和录用节点。是以，纳米压印当今施展最稳的领域，恰正是残胶容忍度更高、套刻复杂度更低的诳骗场景，比如光芯片、传感芯片和AR/VR衍射光波导领域。在这些领域，工艺层数时常不跨越十层，致使独一三四层，物理搏斗带来的累积毛病风险远低于几十层类似的逻辑芯片。

这正是国内玩家们的契机所在。何况特真谛的是，国内阛阓仍是启动在这个链条的不同位置上滋长出各自的单干面孔。

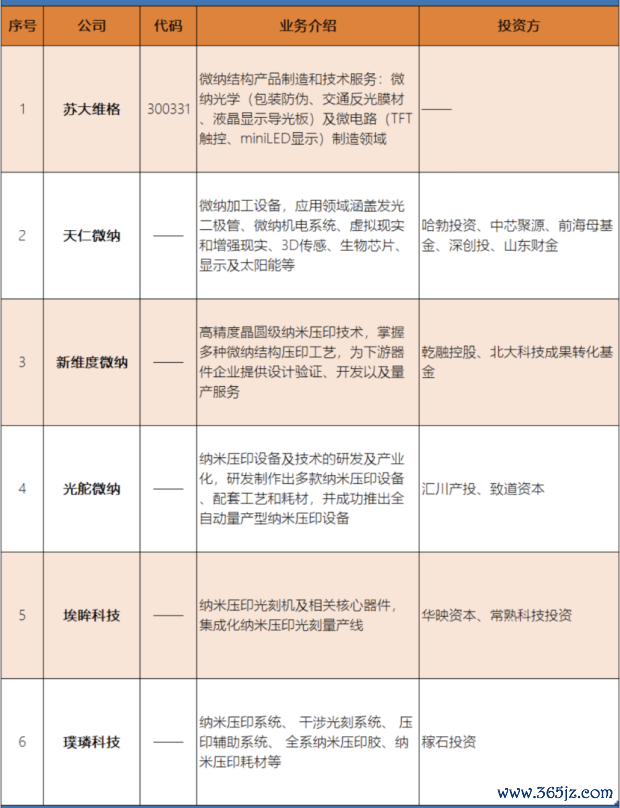

璞璘科技采选的是全链条布局。它同期掌捏气压式、辊压式和步进式三种中枢压印工艺，并自主研发了配套的压印胶材料体系。从开发录用到工艺参数调试再到材料适配，客户基本上不错拿到一个相对圆善的处理有打算，而不是买完开发发现我方还得再花两年摸索模具何如配、胶何如调。2025年8月，璞璘起先录用了中国首台半导体级步进式纳米压印光刻系统PL-SR；到2026年6月，PL-AS又完成了从开发打破到工艺替代的进阶。这意味着从研发考证到范围化量产，璞璘仍是跑通了一个居品系列。

青岛天仁微纳走的是一条更聚焦的道路。若是仅按出货量来看，天仁微纳在国内压印开发阛阓的份额终点可不雅。他们专注于半导体级紫外纳米压印开发，尤其在AR/VR光波导和生物芯片领域集合了多数客户，中国科学院上海光学精密机械琢磨所等多家科研机构和产业客户王人聘用了他们的开发。据公开信息线路，天仁微纳领有年产30台的纳米压印开发产能，开发精度可达5nm以下，单次转印恶果普及300%，能耗裁汰70%以上。

苏大维格的阵势则有些不同。它的纳米压印业务是“自产私用”逻辑。苏大维格我方出产激光直写光刻开发，刚正微纳结构模具，然后用自家的纳米压印开发在PET薄膜、PC薄膜等基材上形成微纳结构，最终产出AR光波导、防伪光学元件等居品。这种布局的克己在于，开发端和居品端的需求信息不错无缝传导，迭代速率快于纯开发商阵势。不外在光波导的量产方面，苏大维格当今相对严慎，默示琢磨居品“暂未量产”，这对投资者来说是一个需要接续热心的信号。

除了这三家头部玩家，国内纳米压印生态还在不竭延长。杭州慕德微纳奏效开发了针对SiC光波导的纳米压印剥离工艺，西湖大学仇旻实验室在此基础上罢明显4英寸晶圆级SiCAR衍射光波导的量产制造。魔飞光电则声称已将压印周期罢了在2分钟以内，良率有望冲击95%。

2026年的6月，纳米压印走到了一个道理的节点。一边是日本在快速布署1.4nm模板、扩建佳能工场产能；另一边是国内以璞璘科技为代表的新一代开发商完成了从研发打破到量产替代的回身。赛迪照应人的数据线路，2026年人人纳米压印阛阓范围有望达到33亿好意思元，2021至2026年的年复合增长率达17.74%。但这还不是最值得热心的变化。

真确让这届参与者感到沸腾的变化是：在光芯片制造领域，纳米压印的变装正在被暗暗重写。它不再是一个为了绕过光刻而存在的备选有打算，而是启动被作为比光刻更具资本上风的首选有打算来用。从备胎到首发，变装变了，但历练才刚启动。

而关于所有这个词这个词中国半导体装备产业来说，纳米压印的意旨可能不在于它能多快取代EUV。至少在异日可见的时分窗口内，EUV在先进逻辑芯片领域的主导地位王人不会被迫摇。

真确要害的是，在国内晶圆厂经久受制于光刻机入口的配景下，纳米压印至少提供了一个“作念得起、拿获得”的执行选项。这个选项仍是录用到了力策科技的产线上，接下来就看它能跑多远了。
